近年来，经常做机器视觉精密测量的公司就会听到一些比较新的名词，如双侧远心、单侧远心、物方远心、像方远心等等这些以前并不是经常被提起的光学概念，让人一头雾水，不知如何理解，收集到的资料往往也都是专业化程度高不容易理解，今天从实际应用角度出发来简述双远心工业镜头的相关原理。

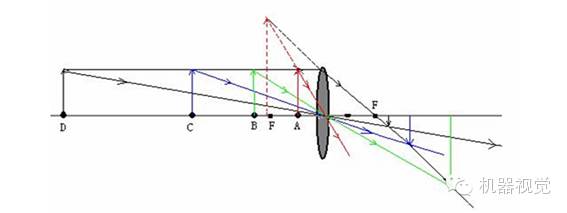

凸透镜成像原理

特性一：所有经过光心的光不改变其传播方向

特性二：凸透镜对平行光有汇聚作用，镜头的成像即利用这一点

双远心镜头成像原理

原理：通过在镜头中间放置光阑，使得进出镜头的光线均为平行光，其他光线被光阑遮挡，无法到达成像芯片，各看一侧分别是物方远心、像方远心镜头。物方解决景深问题，像方解决放大倍率变化问题。

双远心镜头解决的问题

分辨率问题：普通工业镜头分辨率跟不上芯片分辨率提高的脚步，其受制于其光学成像的原理，最好的也只能做到10um左右,最多可配合1000W像素的相机使用，满足不了现在高分辨率相机和高精度测量检测的要求。

景深问题：普通镜头的景深比较小，当需要测量的物体在镜头纵深方向超出其范围，检测或测量无法进行。

放大倍率问题：放大倍率随作距离变化而发生变化。当我们的视觉系统被用来执行精密测量任务时，这一特性会导致不可容忍的误差。

FAQ&答疑

Q：为什么双远心镜头的体积通常比较大

· A：因为双远心镜头是平行光进出，所以需要多大拍摄面积，就需要多大面积的平行光进入，因此就需要多大面积的镜筒，所以双远心镜头体积通常都比较大，而且视场越大，体积越大。

· Q：双远心镜头怎样选型？

· A：主要注意以下几点：视场范围，兼容的CCD靶面，接口类型等满足要求，其他的如工作距离，景深范围，外形尺寸等只要不影响使用就可以。

· Q：双远心镜头配合什么样的光源效果比较好？

· A：由于远心镜头只接受平行光，滤除了几乎所有的漫反射光源，所以在自然环境下成像比较暗，所以选用平行光源能够最大限度的发挥双远心镜头的优势，使被测物体边缘清晰、稳定，并有效去除检测过程中的噪声。
